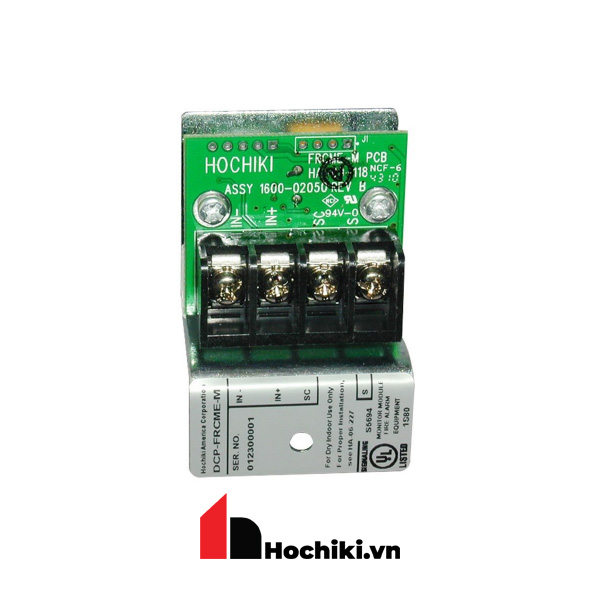

DCP-FRCME-M Module địa chỉ giám sát 01 đầu vào

DCP-FRCME-M Module địa chỉ giám sát 01 đầu vào được thiết kế để giám sát các thiết bị thuộc hệ báo cháy địa chỉ như: Công tắc dòng chảy, các loại valve, quạt hút, quạt tạo áp, máy bơm, tủ điện, hoặc các thiết bị khác cần yêu cầu giám sát tiếp điểm khô. Giao thức truyền thông kỹ thuật số đạt tốc độ nhanh và mức độ tin cậy cao mà không cần cấp nguồn riêng.

Module hỗ trợ cài đặt tối đa lên tới 127 thiết bị trên loop, có thể lập trình chế độ thường đóng (NC) hoặc thường mở (NO). Nếu phát hiên tình trạng lỗi trên hệ thống, module sẽ gửi thông tin trạng thái sự cố tới tủ trung tâm báo cháy.

Đặc điểm nổi bật của module DCP-FRCME-M

1. Giám sát chính xác 01 đầu vào

DCP-FRCME-M Module địa chỉ giám sát 01 đầu vào được thiết kế để giám sát một đầu vào tiếp điểm khô (dry contact) như: công tắc dòng chảy của hệ thống chữa cháy sprinkler, công tắc áp suất, công tắc dòng khí, hoặc các relay từ các thiết bị điều khiển khác. Tín hiệu trạng thái ON/OFF từ thiết bị được truyền về trung tâm báo cháy thông qua module này. Nhờ vậy, hệ thống có thể xác định chính xác trạng thái của thiết bị và đưa ra phản ứng phù hợp.

2. Mã hóa địa chỉ linh hoạt

Một ưu điểm đáng chú ý của DCP-FRCME-M là khả năng mã hóa địa chỉ linh hoạt. Thiết bị hỗ trợ cài đặt địa chỉ thông qua thiết bị lập trình hoặc cấu hình tự động khi kết nối với loop. Mỗi module sẽ có một địa chỉ riêng biệt giúp trung tâm báo cháy xác định rõ thiết bị nào đang kích hoạt, nâng cao hiệu quả kiểm soát toàn bộ hệ thống.

3. Đèn LED hiển thị trạng thái trực quan

DCP-FRCME-M được trang bị một đèn LED hiển thị trạng thái. Khi thiết bị đang ở chế độ hoạt động bình thường hoặc khi có tín hiệu báo động, LED sẽ sáng để kỹ thuật viên dễ dàng nhận biết. Điều này hỗ trợ rất nhiều trong quá trình kiểm tra, bảo trì hệ thống mà không cần tháo rời thiết bị.

4. Thiết kế nhỏ gọn – dễ lắp đặt

Module được thiết kế với kích thước nhỏ gọn, có thể gắn vừa vào các hộp điện tiêu chuẩn như hộp vuông hoặc hộp hình chữ nhật của Mỹ. Điều này tạo sự thuận tiện trong việc thi công, bảo trì hoặc thay thế thiết bị tại công trình.

Nguyên lý hoạt động của DCP-FRCME-M

1. Nhận tín hiệu từ thiết bị đầu vào

Khi thiết bị đầu vào (ví dụ công tắc dòng chảy) có sự thay đổi trạng thái – chuyển từ mở sang đóng hoặc ngược lại, module sẽ ngay lập tức nhận tín hiệu.

2. Truyền thông tin về trung tâm báo cháy

Module DCP-FRCME-M sử dụng công nghệ truyền thông DCP (Digital Communications Protocol) của Hochiki để gửi tín hiệu theo loop địa chỉ về trung tâm báo cháy. Thông tin truyền đi bao gồm:

• Địa chỉ thiết bị
• Trạng thái tiếp điểm (ON/OFF)

Dựa vào thông tin này, trung tâm sẽ thực hiện các hành động tiếp theo như bật chuông cảnh báo, gửi tín hiệu tới hệ thống giám sát, hoặc kích hoạt chữa cháy tự động nếu cần thiết.

Thông số kỹ thuật của DCP-FRCME-M

Đạt chuẩn UL, CSFM.

Nguồn cung cấp (S-SC) 25.3 ~ 39 VDC

Dòng tiêu thụ 339μA (Typical) 358μA (Alarm)

Nhanh, độ tinh cậy cao trong việc giám sát tiếp điểm bằng giao thức DCP (Digital Communications Protocol).

Có thể lắp 127 thiết bị trên 1 loop.

Cài đặt địa chỉ thiết bị từ 1-127 bằng bộ lập trình cầm tay TCH-B100.

Có thể lập trình giám sát thường đóng NO hay thường hở NC.

Lắp đặt theo kiểu A hoặc B.

Điện trở cuối dây 10K Ohms

Kích thước 1.75″W x 2.37″H x 0.5″D

Nhiệt độ hoạt động 32°F (0°C) 120°F (49°C)

Hộp đựng khi lắp đặt Hộp điện 2’’

Độ ẩm tương đối 90% RH không ngưng tụ.

Ưu điểm khi sử dụng module DCP-FRCME-M

1. Báo động chính xác, giảm thiểu báo giả

Thiết bị có độ nhạy và độ chính xác cao trong việc nhận diện thay đổi trạng thái tiếp điểm. Điều này giúp giảm thiểu tối đa báo động giả, đảm bảo hệ thống hoạt động ổn định và tin cậy.

2. Dễ dàng tích hợp vào hệ thống địa chỉ

DCP-FRCME-M tương thích hoàn toàn với các hệ thống báo cháy địa chỉ Hochiki. Ngoài ra, module còn có thể tích hợp với hệ thống của bên thứ ba nếu sử dụng bộ chuyển đổi tương thích.

3. Dễ dàng bảo trì, quản lý thiết bị

Nhờ khả năng hiển thị trạng thái bằng LED và mã hóa địa chỉ rõ ràng, việc kiểm tra và thay thế module khi cần thiết được thực hiện dễ dàng. Kỹ thuật viên có thể truy xuất vị trí lỗi chính xác mà không cần dò thủ công.

4. Tiết kiệm chi phí đầu tư hệ thống

Với giá thành hợp lý, thiết kế nhỏ gọn và khả năng giám sát hiệu quả, DCP-FRCME-M giúp tiết kiệm chi phí lắp đặt, vận hành và bảo trì toàn hệ thống.

Ứng dụng thực tế của DCP-FRCME-M

Module giám sát đầu vào DCP-FRCME-M có tính ứng dụng cao trong nhiều loại công trình:

• Tòa nhà văn phòng, chung cư cao tầng: Giám sát hệ thống báo động kỹ thuật.
• Trung tâm thương mại, siêu thị: Giám sát các đầu vào từ hệ thống chữa cháy tự động.
• Nhà máy, khu công nghiệp: Kiểm soát trạng thái các hệ thống áp lực, công tắc dòng chảy.
• Trường học, bệnh viện: Tích hợp với hệ thống kiểm soát an toàn tổng thể.

Kết luận

DCP-FRCME-M là thiết bị giám sát đầu vào không thể thiếu trong hệ thống báo cháy địa chỉ hiện đại. Với khả năng giám sát chính xác, thiết kế linh hoạt và tích hợp dễ dàng, sản phẩm này mang đến hiệu quả vận hành tối ưu và độ tin cậy cao. Nếu bạn đang xây dựng hoặc nâng cấp hệ thống báo cháy cho công trình của mình, DCP-FRCME-M là lựa chọn thông minh và bền vững.
