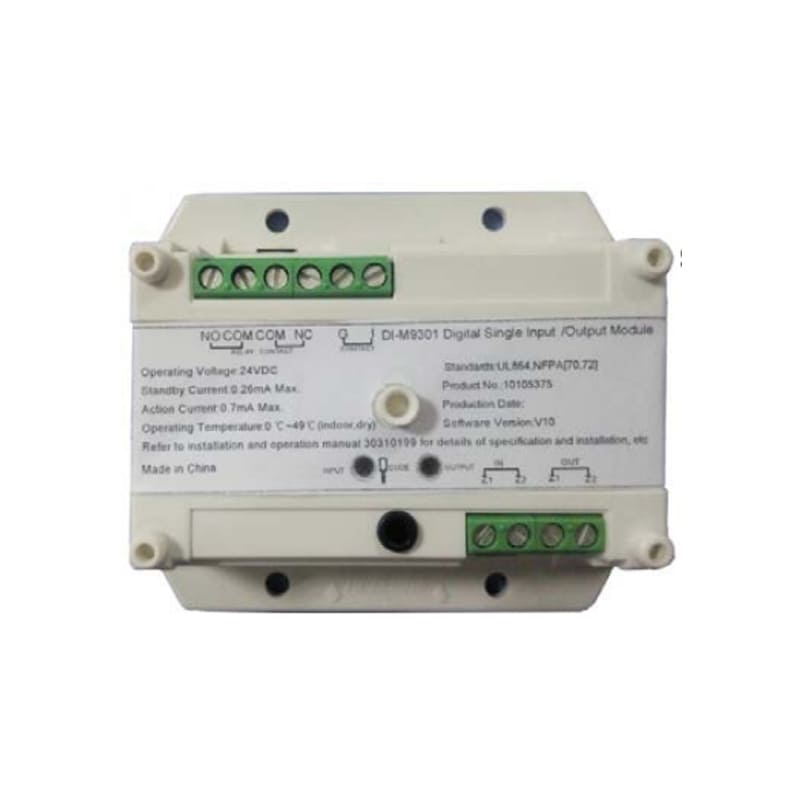

Module 1 ngõ vào và ngõ ra GST DI-9301E

Module giám sát địa chỉ là móc nối quan trọng trong hệ thống báo cháy thông minh. Module 1 ngõ vào và ngõ ra GST DI-9301E được thiết kế với khả năng vận hành hai chiều: nhận tín hiệu và điều khiển thiết bị khác. Đây là lựa chọn linh hoạt, hiệu quả nhất cho những công trình yêu cầu điều khiển chặt chẽ hệ thống PCCC.

Đặc điểm nổi bật của GST DI-9301E

1. Thiết kế nhỏ gọn, linh hoạt khi lắp đặt

Module 1 ngõ vào và ngõ ra GST DI-9301E có kiểu dáng nhỏ gọn, giúp tiết kiệm diện tích khi lắp đặt. Thích hợp gắn trong tủ điện hoặc trên thanh ray.

2. Tích hợp 1 ngõ vào và 1 ngõ ra

Thiết bị cho phép nhận tín hiệu từ thiết bị khác như cầu dao, đầu báo, cửa tự động… Thông qua ngõ ra, module có thể kích hoạt đèn, còi hay relay.

3. Cài đặt địa chỉ linh hoạt

Người dùng dễ dàng cài địa chỉ bằng bộ lập trình cầm tay GST. Mỗi thiết bị sẽ có địa chỉ riêng giúc trung tâm dễ kiểm soát.

4. Hoạt động thông minh nhờ vi xử lý

Vi xử lý tích hợp giúp nhận dạng và xử lý tín hiệu để tránh báo giả. Tăng tính độ chính xác khi hoạt động.

Tính năng của module 1 ngõ vào và ngõ ra GST DI-9301E

• Ngõ vào tiếp điểm khô có thể được lập trình NC hoặc NO hoăc monitored
• Ngõ vào cũng có thể được lập trình “self-answering”, có nghĩa là ngõ vào giám sát bị vô hiệu hóa, và module sẽ trực tiếp gửi một tính hiệu “status” về FACP khi ngõ ra tiếp điểm khi thay đổi trạng thái.
• Địa chỉ được cài bằng bộ cầm tay
• DIN-Rail gắn hoặc treo tường
• Tiêu chuẩn: EN 54-18:2005
• Được chứng nhận bởi LPCB

Nguyên lý hoạt động và đấu nối

1. Cấu trúc kết nối

• • Z1, Z2 (IN, OUT): Kết nối loop
  • I, G: kết nối với tiếp điểm khô thường mở của thiết bị ngõ vào
  • COM, NO, NC: Ngõ ra tiếp điểm khô (có điện trở 30K giữa chân COM, NO)

2. Thiết lập và vận hành

• Cài ngưỡng NO/NC bằng bộ lập trình.
• Trung tâm bảo cháy nhận tín hiệu và ra lệnh cho ngõ ra hoạt động.

Thông số kỹ thuật

1. Nguồn điện và kết nối

• Điện áp hoạt động: 24VDC (từ loop)
• Dòng tiêu thụ: thấp, không làm quá tải hệ thống

2. Chuẩn truyền và giao tiếp

• Giao tiếp: kỹ thuật số GST
• Tiêu chuẩn: EN 54-18:2005

3. Môi trường làm việc

• Nhiệt độ: -10°C ~ 50°C
• Độ ẩm: ≤ 95% không ngưng tụ

Ưu điểm khi sử dụng GST DI-9301E

1. Tiết kiệm không gian và thiết bị

Module tích hợp 2 chức năng trong một, giúc giảm số thiết bị cần thiết.

2. Dễ lắp đặt, cài đặt

Người thi công chỉ cần dùng bộ cài địa chỉ, cài NO/NC đúcng yêu cầu là sử dụng được ngay.

3. Độ tin cậy cao

Tích hợp vi xử lý tín hiệu thông minh, hoạt động ổn định, hạn chế cảnh báo sai.

4. Tương thích nhiều thiết bị

Module hoạt động tốt với các loại relay, đèn, còi khác nhau. Phù hợp nhiều dự án.

Kết luận

GST DI-9301E là module đáng tin cậy cho hệ thống báo cháy địa chỉ. Tích hợp 1 ngõ vào và 1 ngõ ra giúp giảm số thiết bị, tiết kiệm chi phí và tăng hiệu quả. Là lựa chọn hợp lý cho các công trình có hệ thống PCCC chuyên nghiệp.
